POINT to POINT MENGGUNAKAN MIKROTIK SXT

Posted By paturpan »

Selasa, 14 November 2017

Good morning para typo hunter's., kita akan selalu mengucapkan selamat pagi biar semangat .. Yeayyy..

So para typo hunter, ini adalah kasus saat harus menghubungkan koneksi jaringan LAN di bangunan baru bukan via kabel atau fo, melainkan menggunakan wireless..
Jadi kenapa saya memakai metode point to point via wireless, karena :

1. kondisi jarak yang tanggung untuk di gelar fo ( mahal kan fo cuma buat jarak <1KM )
2. Tidak bisa gelar UTP / STP karena jarak lebih dari 100m
3. Lebih mahal kalo menggunkan kabel telpon / DSLAM

Nah itu alasannya, dan yang membuat saya lebih memilih wireless karena 3M (mobilitas,murah,m)

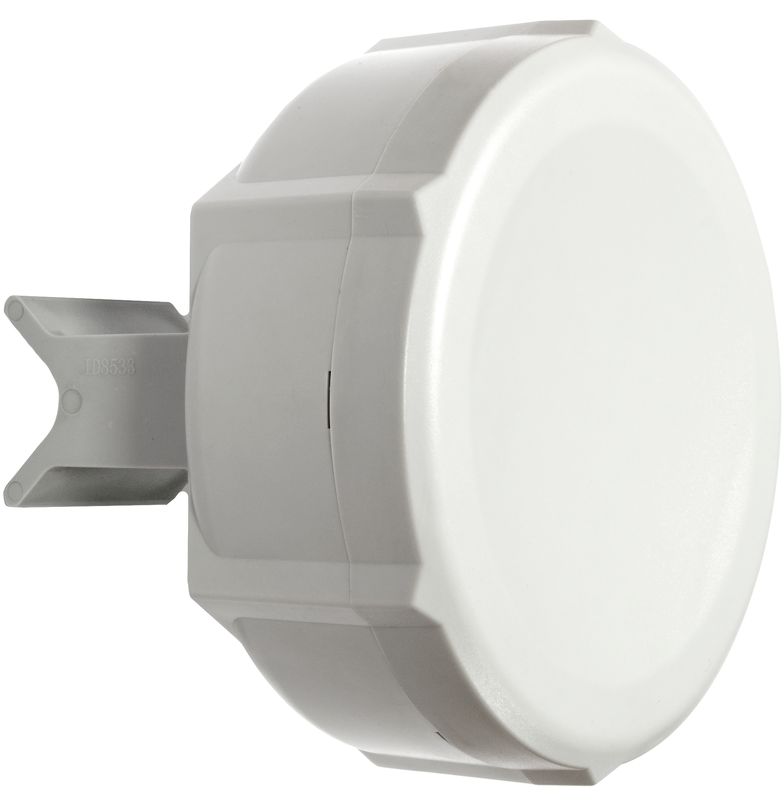

Dan radio yang saya gunakan adalah SXT5nd, saya pilih yang 5,8GHz karena frekuensi ini lebih sedikit dihgunakan dibanding 2,4GHz.

Langsung aja ya pemirsahh :

Tahap mengakses radio sxt  :

1. ip default dari perangkat ini adalah 192.168.88.1/24, jadi kalo mau bisa diakses sxt ini, pc kalian harus di tanam ip yang satu segmen (192.168.88.xxx/24)
2. atau bisa menggunakan winbox, dan yang di pilih adalah mac address ya atau bisa ip bila pc kita sudah di tanam ip yang satu segmen dengan sxt
3. login user : admin password : kosong ( sxt kondisi seting pabrikan )

Tahap Konfigurasi bridge SXT :

1. Pilih Interfaces, disana pasti sudah ada Ether1 dan wlan1, pastikan kondisi sudah enable
2. Buat interface baru, pilih tombol + lalu pilih bridge, maka akan bertambah interface yaitu bridge1
3. Pindah ke menu bridge
4. Dimenu bridge, pilih sub menu port, lalu tambahkan interface=ether1 dengan bridge=bridge1, begitu pun dengan wlan1. (jadi menu bridge sebagai penggandeng antar interfaces)


Nah step diatas kamu terapkan untuk kedua radio sxt tersebut, dan sekarang adalah setingan untuk tiap tiap sxt dengan ada perbedaan..

Untuk Setingan ip address

• Dasarnya alamat ip itu untuk satu perangkat yang aktif dalam sebuah network, jadi untuk ip sxt ini tidak boleh sama
• Saya rubah untuk ip salah satu sxt (kita sebut SXT B) dan membiarkan ip 192.168.88.1 utk sxt satumya (kita sebut SXT A)
• Pergi kemenu ip-address
• Kamu bisa edit ip yang sudah ada atau menambahkan baru dengan cara tekan tombol + kemudian isi (sebagai contoh) address=192.168.88.2 network=255.255.255.0 interface=bridge1

Untuk setting Identitas Perangkat

• System-identity-lalu isi sesuai keinginan

Untuk setting Wireless (wireless-wlan1)

• pada SXT A (saya jadikan bridge) dan saya teterkan yang harus diganti, yang tidak di teterkan bersifat optional (mau diganti atau ga up to you laahh)

1. mode=bridge
2. frequensy=5800 (boleh diganti sesuai trafik frequensi disana)
3. SSID=gretong (optional)
4. Scanlist=default
5. radio name=SXT A (optional)

• Pada SXT B (saya jadikan station bridge)

1. mode=station bridge (bisa juga hanya station, tapi nanti yang bisa di ping hanya sxt nya saja, tidak sampai ke end user)
2. scanlist=5800 (jadi nanti hasil scan hanya menampilkan radio dengan frequensi 5800 saja)
3. Pilih tombol scan, setelah pop up keluar, mulai dengan tekan tombol start
4. Saat hasil scan keluar, cari SSID yang telah kmu buat di SXT A, kamu juga bisa pastikan di radio name
5. Kamu harus pastikan hasil dari nilai signal, pointing yang bagus itu yang menghasilkan nilai mendekati 0, jangan sampai diatas -65dBm, karna nanti akan berat mengantarkan paket data
6. Setelah ketemu, klik connect
7. Pastikan lagi untuk mode=station bridge, cek di akhir menu status apa sudah konek

Oke setelah sxt tersebut sudah saling terkoneksi, kamu bisa langsung ping ke end user sana,, jadi ini dasar yang mesti kamu tau untuk setting 2 unit SXT dijadikan point to point, setingan lanjutan masih banyak ko, untuk meningkatkan security dari koneksi kita,tapi saya ga bahas di artikel ini..hehe

Sekian dari saya, semoga bisa bermanfaat untuk kalian...
